水環式真空泵的原理結構圖

發布人：隔膜泵廠家發布日期：2021-10-09 點擊率：本文關鍵詞：水環式真空泵,真空泵

水環式真空泵是一種粗真空泵，可獲得2000~4000Pa的限真空，串聯空氣噴射器可達270~670Pa。水環式真空泵也可作為壓縮機使用，稱為水環壓縮機，屬于低壓壓縮機，壓力范圍為1~2105Pa表壓。

水環式真空泵當初是作為自吸泵使用的，后來逐漸應用于石油、化工、機械、礦山、輕工、醫藥、食品等許多工業部門。在真空過濾、真空引水、真空進料、真空蒸發、真空濃縮、真空回潮和真空脫氣等許多工業過程中，水環式真空泵得到了廣泛的應用。由于真空應用技術的快速發展，水環式真空泵在獲得粗真空方面受到重視。由于水環式真空泵內的氣體壓縮是等溫的，可以抽出易燃易爆氣體，此外，還可以抽出含塵、含水氣體。因此水環式真空泵的使用越來越多。

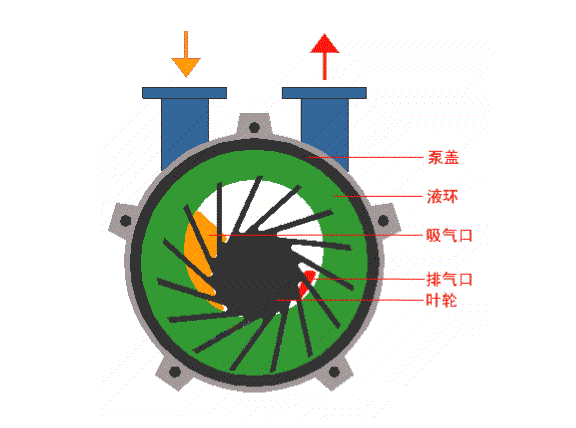

水環式真空泵的工作原理結構圖

水環式真空泵的原理結構圖

如圖所示，泵體內充有適量的水作為工作液。當葉輪在圖中順時針旋轉時，水被葉輪拋來拋去。由于離心力的作用，水形成了一個厚度大致相等的閉環，該閉環由泵室的形狀決定。水環的下內表面剛好與葉輪輪轂相切，水環的上內表面剛好與葉尖接觸(實際上葉片在水環中有一定的插入深度)。

此時，葉輪輪轂和水環之間形成一個月牙形的空間，這個空間被葉輪分成幾個等于葉片數量的小空腔。如果以葉輪下部為0度為起點，則葉輪前轉180度時，小腔的容積由小變大，與端面上的吸口相通，此時氣體被吸出，吸完時，小腔與吸口隔離。當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮。當小室與排氣口連通時，氣體從泵中排出。

綜上所述，水環式真空泵通過改變泵室的容積來實現抽吸、壓縮和排氣，因此屬于變容量真空泵。
