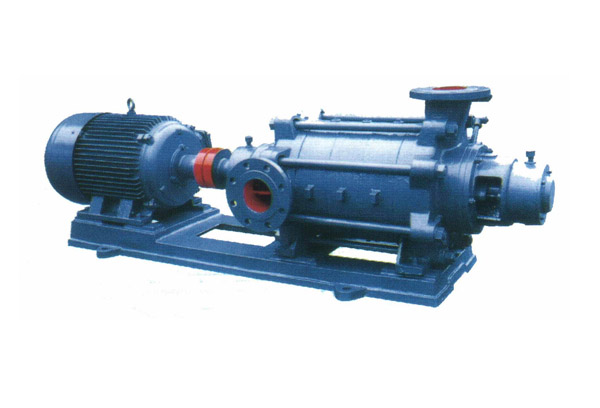

如何提高臥式多級離心泵管道效率

管路效率為泵站裝置揚程與水泵揚程之比的百分數，它是影響泵站效率的主要因素之一。管路效率與管長、管徑、管材、管路附件的類型和數量、流量，以及安裝質量等有關。提高管路的效率，可采取下列措施。

合理確定臥式多級離心泵管道直徑

　　管 路直徑的大小又自接影響泵站效率。實踐證明，管徑過大過小都是不經濟的，當管長及流量一定時，管徑選的大，則流速小，水頭損失小，消耗電能也少，但管路投 資高；若管徑選的小，則情況與上述相反。為了減少管路損失，臥式多級離心泵進出水管口徑應合理確定管道直徑。已投產使用的管徑如過小，會使管路水頭損失增 加，為了提高管路效率，可考慮按經濟管徑更換管路。

縮短臥式多級離心泵管路長度

　　進、 出水管的長度應大限度地縮短。但當水源與出水池之間的地形平坦時，縮短管路必然會增加引渠、進水池及泵房的挖方量或增加出水池和干渠的填方工程,公眾 號:泵管家。小型泵站平裝改斜裝，或將水泵落井、半落井安裝，管路折線布置改直線布置，可縮短泵房內管道長度，節省彎頭，減少水頭損失。根據條件提高管路 內壁的光潔度，可減少管路阻力損失。一般高揚程離心泵抽水裝置宜以減少沿程阻力為主。

減少管路附件

　　管路附件的局部阻力系數很大，引起較大的水頭損失，運行時必須消耗大量能量。因此，應盡量減少不必要內管路附件。

　　底 閥在管路附件中阻力系數大，應取消而代之以其它充水設備和斷流設施。據有關資料介紹，底閥的能量損失占水管總能量損失的50％～70％，占進、出水管總 能量損失的10％～50％。泵站揚程越低，底閥能量損失所占的比重則越大。另外，底閥的存在也給運行管理帶來許多麻煩，因此，很早就有人提出取消底閥?，F 已有部分泵站取消了底閥，改用真空泵充水，取得了較好的節能效果。但在小型抽水裝置中，底閥仍然普遍存在，這也是其裝置效率較低的原因之一。

　　為了減少管路進出口的水頭損失，可在管路進口加喇叭口。對于斜裝管路，可在進口裝平削管或特別喇叭管，在管路出口采用擴散管，節能效果顯著。

消除"高射炮"式出流

　　所 謂"高射炮"式出流是臥式多級離心泵出水管口在出水池水面以上自由（噴射）出流。這種出流方式人為地抬高了泵站的實際揚程，水泵的工況點向左上方移動，水 泵的流量減少，效率降低，同時由于出水池的水流紊亂，增加池（廠）內的水頭損失和出水建筑物（或構筑物）的長度。為了增大出水量，提高水泵效率，降低能源 單耗，水泵出水管口應裝在出水建筑物（或構筑物）水面以下。

　　已 建成的"高射炮"式泵站，可將出口改裝成虹吸式出流。為防止停機時出水池中的水倒流，并設有破壞虹吸真空的設施。小型泵站可在虹吸管的上升段相應于出水池 設計水位高程處裝一通氣管，停機時，由于水在重力作用下迅速下泄，該處形成真空，空氣即由此管吸入，虹吸受到破壞。通氣管的斷面積，一般為出水管斷面積的 5～8%。
