CQB-F氟塑料磁力驅動泵產品特點
防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
CQB-F氟塑料磁力驅動泵工作原理

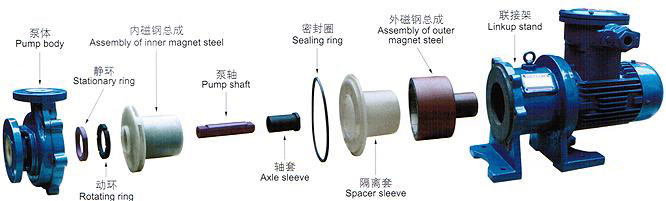

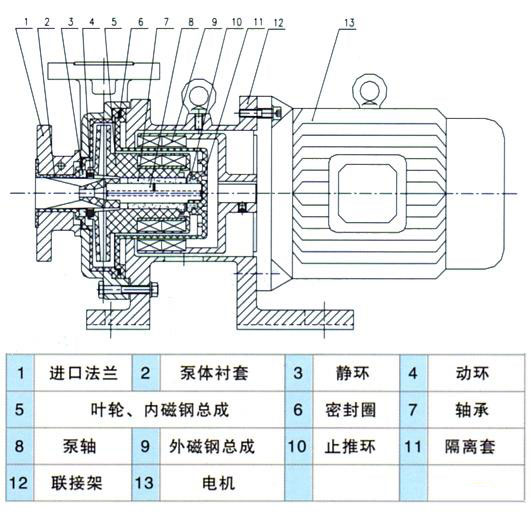

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安 全節能。
堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
CQB-F氟塑料磁力驅動泵安裝與調試
（一）磁力泵應水平安裝，不宜豎立，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后，?慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六）泵停止工作前，應先關閉排出閥門，然后切斷電源。
CQB-F氟塑料磁力驅動泵產品用途
氟塑料磁力驅動泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。
CQB-F氟塑料磁力驅動泵型號意義
例如：CQB50-40-160F
CQB-磁力驅動離心泵
50-吸入口直徑
40-排出口直徑
160-葉輪名義直徑
F-氟塑料
CQB-F氟塑料磁力驅動泵性能參數
規 格 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 轉速（r/min） | 材 質 | |
進口 | 出口 | ||||||
CQB20-15-75F | 20 | 15 | 1.6 | 7 | 0.18 | 2900 | 氟塑料 |
CQB25-20-100F | 25 | 20 | 2.5 | 10.5 | 0.37 | 2900 | |
CQB40-40-100F | 40 | 40 | 6 | 11 | 0.55 | 2900 | |
CQB32-20-110F | 32 | 20 | 5.5 | 13 | 0.55 | 2900 | |
CQB32-20-125F | 32 | 20 | 3.6 | 20 | 1.1 | 2900 | |
CQB32-20-150F | 32 | 20 | 3.6 | 25 | 2.2 | 2900 | |
CQB32-20-160F | 32 | 20 | 3.6 | 32 | 2.2 | 2900 | |
CQB40-25-120F | 40 | 25 | 6.3 | 15 | 0.75 | 2900 | |
CQB40-40-125F | 40 | 40 | 6.5 | 17.5 | 1.1 | 2900 | |
CQB40-25-125F | 40 | 25 | 6.3 | 20 | 1.1 | 2900 | |
CQB40-25-150F | 40 | 25 | 6.3 | 25 | 3 | 2900 | |
CQB40-25-160F | 40 | 25 | 6.3 | 32 | 3 | 2900 | |
CQB40-25-200F | 40 | 25 | 6.3 | 50 | 7.5 | 2900 | |
CQB50-32-125F | 50 | 32 | 12.5 | 20 | 1.5 | 2900 | |
CQB50-32-150F | 50 | 32 | 12.5 | 25 | 4 | 2900 | |
CQB50-32-160F | 50 | 32 | 12.5 | 32 | 4 | 2900 | |
CQB50-32-200F | 50 | 32 | 12.5 | 50 | 7.5 | 2900 | |
CQB60-50-125F | 60 | 50 | 20 | 20 | 4 | 2900 | |
CQB60-50-150F | 60 | 50 | 20 | 25 | 4 | 2900 | |
CQB65-50-160F | 65 | 50 | 20 | 32 | 4 | 2900 | |
CQB65-50-180F | 65 | 50 | 20 | 36 | 5.5 | 2900 | |
CQB65-40-200F | 65 | 40 | 20 | 50 | 11 | 2900 | |
CQB65-40-250F | 65 | 40 | 25 | 80 | 18.5 | 2900 | |
CQB80-65-125F | 80 | 65 | 50 | 20 | 7.5 | 2900 | |
CQB80-65-160F | 80 | 65 | 50 | 32 | 11 | 2900 | |
CQB80-50-200F | 80 | 50 | 50 | 50 | 18.5 | 2900 | |
CQB100-80-160FL | 100 | 80 | 100 | 32 | 18.5 | 2900 | |
注:表中CQB32-25-125F-------CQB100-80-160F都可配防爆電機 | |||||||
CQB-F型氟塑料磁力驅動泵產品用途
廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。

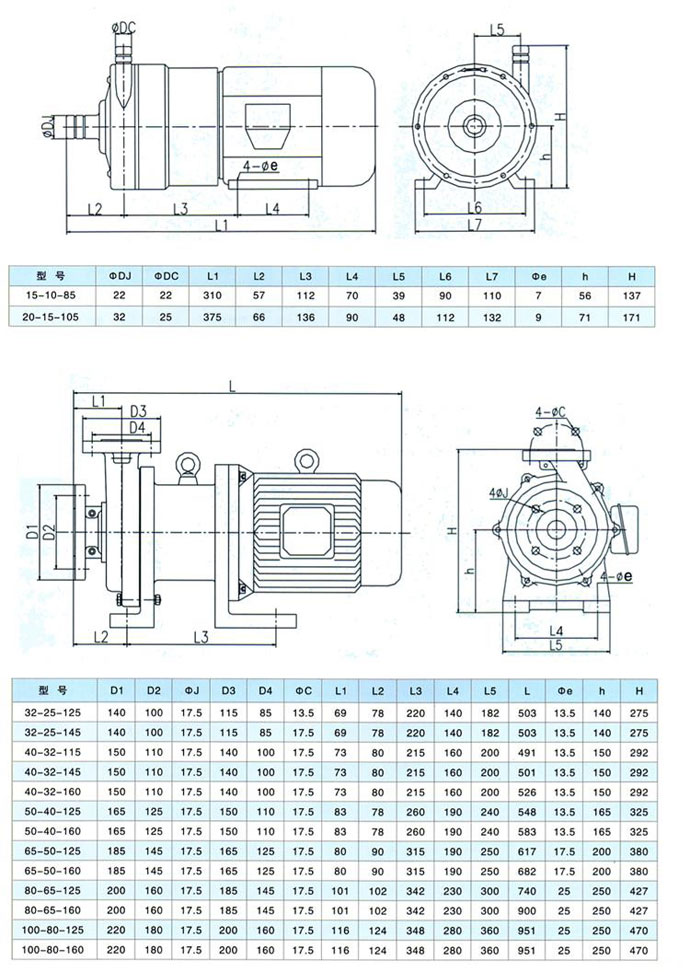

CQB-F型氟塑料磁力驅動泵安裝尺寸圖
